产品特性:
●低压宽范围直流输入
●模块化设计
●满足多种输入需求
●全封闭式结构 环境适应性强
●六面金属屏蔽 电磁兼容性优异
●具有完善的保护功能
●支持非标产品定制
主要性能指标和环境参数
项 目 | 规格参数 | 备注 |
输入电压 | DC9-18V/DC9-36V/DC18-36V/DC18- 72V/DC36-72V | 可定制 |
典型输出电压 | DC3.3V DC5V DC12V DC15V DC24V DC28V DC48V | 可定制 |
输出功率 | 10 ~ 12000W | |
效率 | 93%（ 典型值 ） | |
输出电压精度 | ±1 ％ 或 士100mV （取最大绝对值） | |
输出纹波电压 | 峰峰值 Vp- p: ≤1％ 或 100mV （取最大值） | |
有效值 Vrms: ≤0.1％ 或 10mV（ 取最 大值） | ||
电压调整率 | ≤0.5％ 或 50mV（ 取最 大值） | |
电流调整率 | ≤1％ 或 100mV（ 取最 大值） | |
过压保护 | 保护点： 125%~ 145% 保护方式 ： 关断式 | |
过流保护 | 保护点： 105 ~ 150％ 保护方式：限流式 ／打嗝式／折回式 | |
过热保护 | 有 | |
遥控开关 | 可选 | |
串联运行 | 可以 | |
工作环境温度 | 商业品 ：0~+50℃ 工业品 ：－25~ +50℃ 军用品 ：－40~ +55℃ | |
贮存温度、湿度 | -45 ~ +60 ℃、 5 ~ 95%RH | |
冷却方式 | 自然散热／传导散热／强制风冷／液冷 | |
绝缘电阻 | 输入对外壳： DC500V≥200MΩ 输入对输出： DC500V≥200MΩ 输出对外壳： DC250V≥200MΩ | |
尺寸 | 典型产品见型号对照表 | |
电磁兼容性 | 可进行电磁兼容对标设计 | |
耐冲击、振动 | 军用级产品满足 GJB150标准相关要求 | |
执行标准 | 航天长峰朝阳电源有限公司企业标准和相关行业标准 |

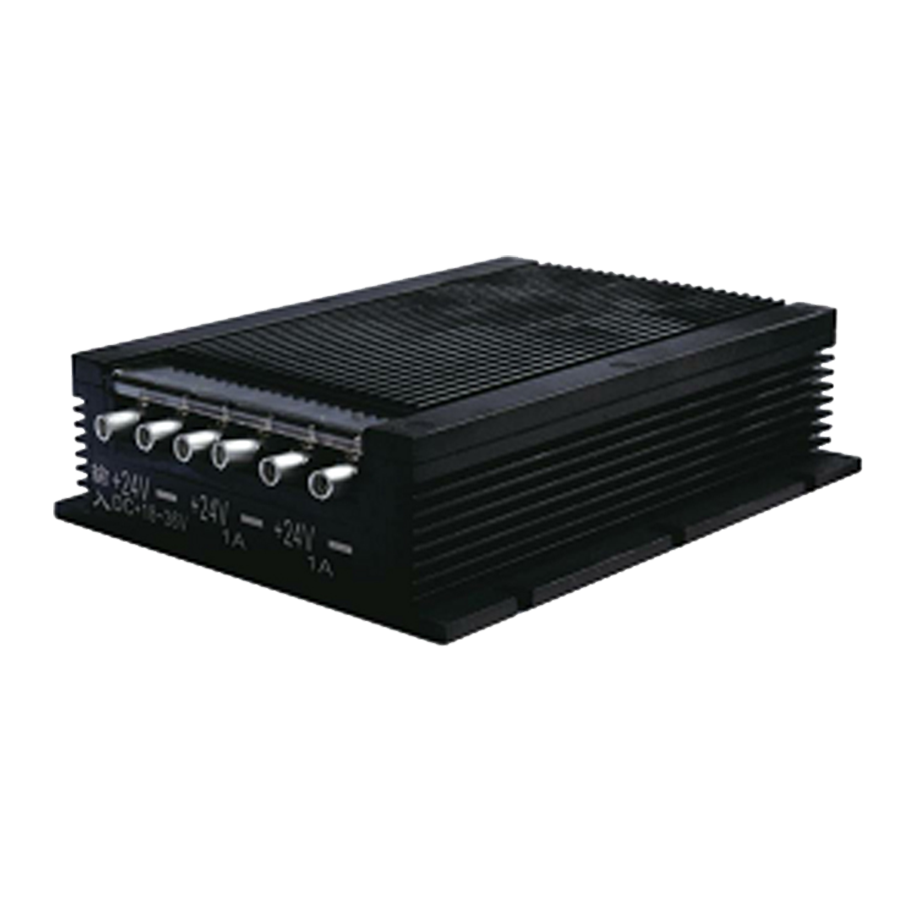

4NIC-DC 系列典型产品外形及安装尺寸
型号 | 输出功率 (W) | 外形尺寸 L*W*H(mm) | 安装孔距 (mm) | 安装孔径 (mm) |
4NIC-DC50 |
50 |
100*95*30 |
60*87.5 |
4-R2.0 |
4NIC-DC75 |
75 |
110*95*30 |
70*87.5 |
6-R2.0 |
4NIC-DC100 |
100 |
120*105*35 |
80*97.5 |
6-R2.0 |
4NIC-DC150 |
150 |
140*120*35 |
100*112 |
6-R2.0 |
4NIC-DC300 |
300 |
160*140*50 |
120*130 |
6-R2.5 |
4NIC-DC600 |
600 |
240*160*50 |
200*150 |
6-R2.5 |
4NIC- DC1200 |
1200 |
300*200*80 |
260*190 |
6-R3.0 |
4NIC-DC1800F |
1800 |
320*240*155 |
280*225 |
6-R3.0 |
4NIC-DC2400F |
2400 |
340*240*155 |
300*225 |
6-R3.0 |
4NIC-DC3000F |
3000 |
380*240*155 |
340*225 |
6-R3.0 |
4NIC-DC3600F |
3600 |
400*270*230 |
360*255 |
6-R3.0 |
4NIC-DC4800F |
4800 |
420*300*260 |
380*285 |
6-R3.0 |
4NIC-DC7200F |
7200 |
450*410*290 |
410*395 |
6-R3.0 |
4NIC-DC9600F |
9600 |
500*480*440 |
460*465 |
10-φ6.5 |
4NIC-DC12000F |
12000 |
550*540*500 |
510*525 |
10-φ6.5 |
