产品特性:
●HL系列为恒流源产品恒流精度高
●HL系列产品可适应负载阻抗为零
●CD系列为充电器能够良好的适配多种电池
●CD系列为恒压限流充电安全可靠
●电压电流双环稳定控制
●电压信号控制恒流电流
●具有多种保护功能
●支持非标产品定制
主要性能指标和环境参数
项 目 | 规格参数 | 备注 |
标称输入电压 | AC220V/AC110V±10% 50Hz/400Hz 单相 | |
AC380V±20% 50Hz/400Hz 三相 | ||
充电最高电压 | DC7.5V DC13.8V DC26.5V DC52.5V DC126V DC252V | 铅酸电池 |
恒流最高电压 | DC9V DC12V DC15V DC24V DC28V DC36V DC48V | |
输出功率 | 50-25000W | |
效率 | 90%(典型值 ) | |
恒流精度 ( HL ) | ≤0.5% | |
过压保护 | 有 | |
过热保护 | 有 | |
遥控开关 | 可选 | |
串联运行 | 可以 | |
工作环境温度 | 商业品 :0~+50℃ 工业品:-25℃~+50℃ 军用品:-40℃~+55℃ | |
贮存温度、湿度 | -45℃~+60℃、5~95%RH | |
冷却方式 | 自然散热/传导散热/强制风冷/液冷 | |
绝缘电阻 | 输入对外壳: DC1000V ≥200MΩ 输入对输出: DC1000V≥200MΩ 输出对外壳: DC250V≥200MΩ | |
尺寸 | 典型产品见型号对照表 | |
电磁兼容 | 可进行电磁兼容对标设计 | |
耐冲击、振动 | 军用级产品满足 GJB150标准相关要求 | |
执行标准 | 航天长峰朝阳电源有限公司企业标准和相关行业标准 |

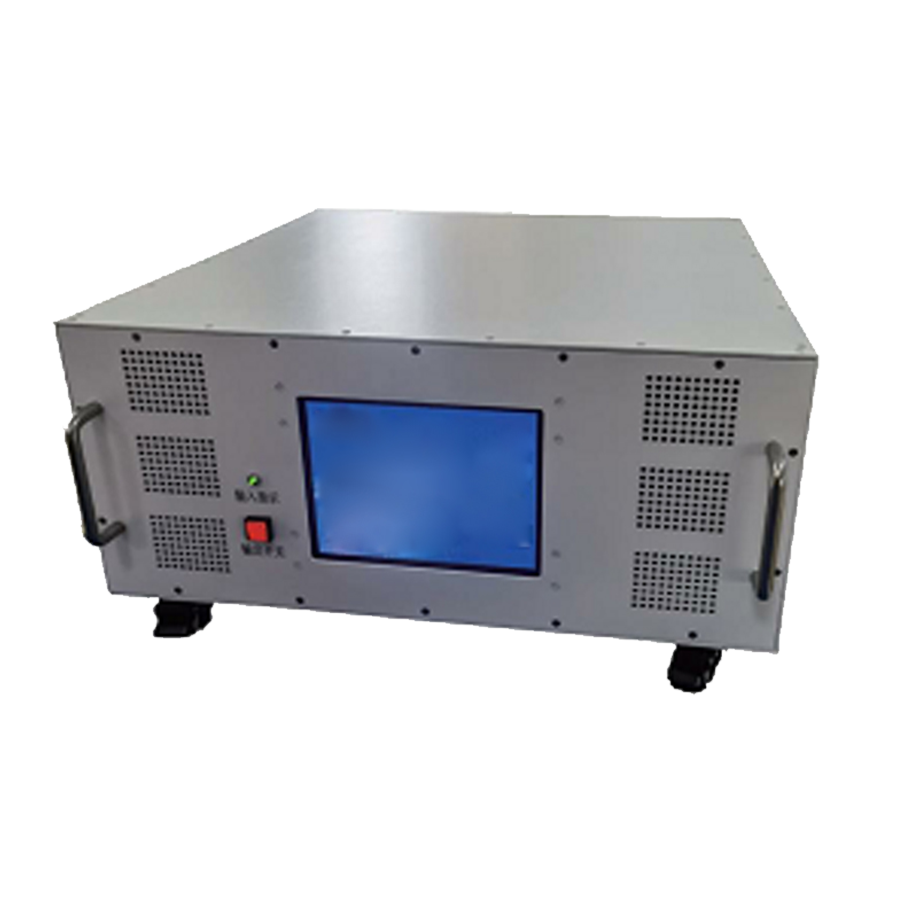

4NIC-HL/CD 系列典型产品外形及安装尺寸
型号 | 输出功率 (W) | 外形尺寸 L*W*H(mm) | 安装孔距 (mm) | 安装孔径 (mm) |
4NIC-HL/CD50 |
50 |
150*140*50 |
110*130 |
6-R2.5 |
4NIC-HL/CD72 |
72 |
160*140*50 |
120*130 |
6-R2.5 |
4NIC-HL/CD96 |
96 |
180*140*50 |
140*130 |
6-R2.5 |
4NIC- HL/CD144 |
144 |
200*160*50 |
160*150 |
6-R2.5 |
4NIC-HL/CD192 |
192 |
210*160*50 |
170*150 |
6-R2.5 |
4NIC- HL/CD240 |
240 |
220*160*50 |
220*150 |
6-R2.5 |
4NIC-HL/CD360 |
360 |
260*160*50 |
220*150 |
6-R2.5 |
4NIC-HL/CD480 |
480 |
280*180*60 |
240*170 |
6-R2.5 |
4NIC- HL/CD600 |
600 |
280*200*80 |
240*190 |
6- R3.0 |
4NIC-HL/CD720 |
720 |
280*250*125 |
240*235 |
6- R3.0 |
4NIC- HL /CD960 |
960 |
300*250*125 |
260*225 |
6-R3.0 |
4NIC-HL/CD1200F |
1200 |
340*240*155 |
300*225 |
6-R3.0 |
4NIC-HL/CD1920F |
1920 |
380*240*155 |
340*225 |
6-R3.0 |
4NIC- HL/CD2400F |
2400 |
400*270*230 |
360*255 |
6-R3.0 |
4NIC-CD25000F |
25000 |
218*458*84 |
-- |
